Методические рекомендации «Выполнение и защита дипломного проекта» для КТК

Приложение 8. Общепринятые графические сокращения слов

Приложение 9. Образец оформления введения, раздела дипломного проекта и параметры настройки вкладки «Абзац»

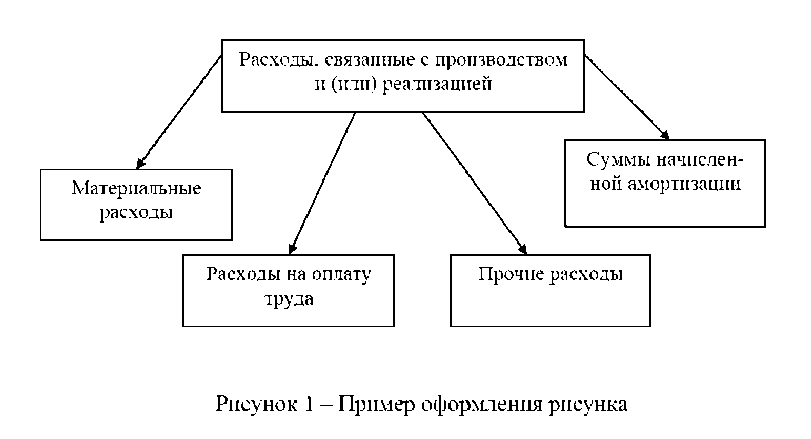

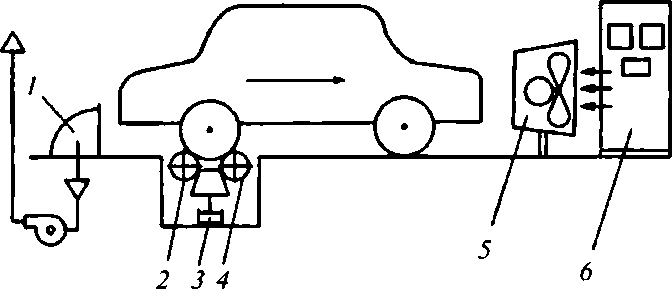

Приложение 10. Образец оформления рисунка, таблицы, формул и уравнений, заключения в дипломном проекте

Приложение 11. Образец оформления списка литературы

Приложение 12. Пример оформления листов графической части

Приложение 13. Критерии комплексной оценки дипломного проекта

1.ОБЩИЕ ПОЛОЖЕНИЯ

Методические рекомендации по выполнению и защите выпускной квалификационной работы в виде дипломного проекта (далее — дипломный проект) по специальности 23.02.07 Техническое обслуживание и ремонт двигателей, систем и агрегатов автомобилей (далее — методические рекомендации) разработаны в соответствии с:

• Законом Российской Федерации «Об образовании» от 29.12.2012 № 273-ФЗ;
• Федеральным государственным образовательным стандартом по специальности 23.02.07 Техническое обслуживание и ремонт двигателей, систем и агрегатов автомобилей, утвержденным приказом Министерства образования и науки РФ 09.12.2016 № 1568;
• Приказом Министерства просвещения РФ от 8 ноября 2021 г. № 800 «Об утверждении Порядка проведения государственной итоговой аттестации по образовательным программам среднего профессионального образования»;
• Положением о государственной итоговой аттестации студентов ГАПОУ МО «КТК», освоивших программы среднего профессионального образования.
• программой государственной итоговой аттестации по специальности 23.02.07 Техническое обслуживание и ремонт двигателей, систем и агрегатов автомобилей.

В основу методических рекомендаций положены требования:

ГОСТ 7.32-2001 «Отчёт о научно-исследовательской работе. Структура и правила оформления» (оформление работы);

ГОСТ 2.105-95 «Общие требования к текстовым документам» (представление текстового, табличного, формульного и иллюстративного материала);

ГОСТ 7.1-2003 «Библиографическая запись. Библиографическое описание. Общие требования и правила составления» (оформление списка использованных источников;

ГОСТР 7.0.5-2008 «Библиографическая ссылка» (оформление сносок и ссылок);

ГОСТ 7.12-93 «Библиографическая запись. Сокращение слов на русском языке. Общие требования и правила» (использование общепринятых сокращений русских слов и сочетаний);

ГОСТ 2.104-2006 «Единая система конструкторской документации (ЕСКД). Основные надписи».

ГОСТ 3.1102-2011. Единая система технологической документации. Стадии разработки и виды документов. Общие положения./ Утв. и введ. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N212-ст межгосударственный стандарт ГОСТ 3.1102-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г. — М.: Стандартинформ, 2012. — 13 с.

Цель методических рекомендаций — оказать помощь обучающимся в написании дипломного проекта и его защите.

Дипломный проект направлен на систематизацию и закрепление знаний выпускника по специальности, а также определение уровня готовности выпускника к самостоятельной профессиональной деятельности. Дипломная работа предполагает самостоятельную подготовку (написание) выпускником работы, демонстрирующей уровень знаний выпускника в рамках выбранной темы, а также сформированность его профессиональных умений и навыков.

Дипломный проект должен быть актуальным, обладать новизной и практической значимостью и выполняться по возможности по предложениям (заказам) работодателей.

2.ТРЕБОВАНИЯ К ДИПЛОМНОМУ ПРОЕКТУ

1. Выбор темы дипломного проекта и ее утверждение

Тематика дипломных проектов определяется Колледжем. Выпускнику предоставляется право выбора темы дипломного проекта, в том числе предложения своей темы с необходимым обоснованием целесообразности ее разработки для практического применения. Тема дипломного проекта соответствует содержанию одного или нескольких профессиональных модулей, входящих в образовательную программу среднего профессионального образования:

ПМ.01 Техническое обслуживание и ремонт автотранспортных средств

ПМ.02 Организация процессов по техническому обслуживанию и ремонту автотранспортных средств

ПМ.03 Организация процессов модернизации и модификации автотранспортных средств

ПМ.04 Освоение одной или нескольких профессий рабочих, должностей служащих

Темы дипломных проектов формулируются преподавателями, рассматриваются на заседании ПЦК ТП и утверждаются заместителем директора. В случае внесения изменений утверждаются повторно.

Для подготовки дипломного проекта выпускнику назначается

руководитель и при необходимости консультанты, оказывающие выпускнику методическую поддержку.

Закрепление за выпускниками тем дипломных проектов, назначение руководителей и консультантов осуществляется распорядительным актом Колледжа.

Задание на дипломный проект выдается студенту не позднее, чем за две недели до начала преддипломной практики. Задания рассматриваются на заседании ПЦК ТП, подписываются руководителем дипломного проекта и утверждаются заместителем директора.

1. Структура, объем и содержание разделов ВКР

Объем работы должен составлять 40-60 страниц одностороннего печатного текста.

Дипломный проект состоит из пояснительной записки и графической

части.

Структура дипломного проекта представлена в таблице 1.

Таблица 1 — Структура дипломного проекта

Наименование	Количество страниц
Титульный лист	1
Задание на дипломный проект	2
Содержание	1
Введение	1-2
Аналитическая часть	5-10
Расчетная часть	10-12
Организационно — технологическая часть	15-25
Экономическая часть	6-8
Заключение	1-2
Приложения	2
Отзыв руководителя	вкладывается во вшитый в конце работы файл
Рецензия	вкладывается во вшитый в конце работы файл

Полностью оформленный дипломный проект состоит из пояснительной записки, графического материала и компьютерной презентации.

Пояснительная записка должна полностью раскрывать содержание проекта и иметь следующую структуру:

• титульный лист (приложение 1).
• задание на выполнение проекта (приложение 2).
• наименование разделов (содержание) проекта с последовательным перечислением подразделов, приложений и страниц (приложение 3).

Руководитель ДП контролирует его выполнение обучающимися на основе графика контроля выполнения проекта (приложение 4).

Пояснительная записка работы по техническому обслуживанию и ремонту автомобилей должна содержать:

• организацию производственных процессов в технической службе предприятия автомобильного транспорта;
• внедрение технологического оборудования, организационной и технологической оснастки для проведения ТО и ТР автомобилей;
• технический контроль при хранении, эксплуатации, ТО и ремонте автомобилей;
• расчеты объема работ проектируемого подразделения предприятия автомобильного транспорта;
• мероприятия по улучшению условий производства, способствующих росту производительности труда;
• экономическое обоснование работы.

Основные положения пояснительной записки должны иллюстрироваться таблицами, схемами, диаграммами, графиками, фотографиями и другими материалами.

Каждая часть дипломного проекта должна быть представлена в пояснительной записке. В графической части принятое решение представляется в виде чертежей, схем, графиков, диаграмм.

В пояснительной записке дается теоретическое и расчетное обоснование принятых в проекте решений. Текст пояснительной записки должен сопровождаться графиками, эскизами, диаграммами, схемами, таблицами и другими иллюстрациями. В пояснительной записке должны приводиться все основные и вспомогательные расчеты и пояснения к чертежам. Оформленная пояснительная записка представляется в переплете.

Графическая часть дипломного проекта выполняется в электронном виде. Состоит минимум из 4-х листов и содержит в обязательном порядке:

• лист 1 — планировка участка;
• лист 2 — сравнительные показатели модернизируемого участка, поста; изображение технологического оборудования с его основными характеристиками;
• лист 3 — технологическая карта на выполняемый вид технического обслуживания или ремонта;
• лист 4 — технико-экономические показатели проекта.

Все чертежи выполняются с соблюдением требований ГОСТ, ЕСКД и СПДС. Выполненные чертежи предоставляются в электронном виде, распечатываются на листах формата А4 и прикладываются к пояснительной записке.

На защиту дипломного проекта дипломник должен представить презентацию.

Презентация должна иметь не менее 10 слайдов.

Примерный перечень слайдов:

• название темы дипломного проекта с указанием ФИО выпускника и руководителя;
• общие сведения о предприятии (фото, схемы и др.);
• характеристика автомобилей обслуживаемых на предприятии,
• организационная структура управления предприятием (производственным процессом);
• характеристика существующей на предприятии зоны, участка, отделения, специализированного поста и др. в соответствии с темой проекта;
• постановка цели и задач;
• исходные и нормативные данные;
• основные показатели, определяемые в расчетно-технологической части (трудоёмкость, количество ремонтных рабочих, количество постов, производственная площадь и др.)
• планировка зоны ТО, ТР, диагностики, производственного участка или отделения, специализированного поста и др.
• схема технологического процесса (анализ и обоснованный выбор),
• устройство и работа агрегата, механизма и системы по теме проекта
• основные неисправности и методы их устранения;
• составление технологической карты по обслуживанию (ремонту);
• основные экономические показатели проекта,
• заключение.

Требования к содержанию основных структурных частей ВКР

Содержание включает наименование всех разделов/глав, подразделов/параграфов, пунктов, включая введение, заключение, список использованных источников и наименование приложений с указанием номеров страниц, с которых начинаются эти элементы работы. Названия в содержании и в тексте должны точно совпадать.

Слово «Содержание» размещают в верхней части страницы, посередине, с прописной буквы и выделяют полужирным шрифтом.

Введение.

При оформлении слово «Введение» размещают в верхней части страницы, посередине, с прописной буквы без кавычек и выделяют полужирным шрифтом.

Во введении должно быть дано обоснование необходимости выполнения работы по заявленной теме, актуальность и практическая значимость выбранной темы. Необходимо сформулировать цель и задачи, выделить объект и предмет дипломного проекта, методологию исследования, круг рассматриваемых проблем. Рекомендуемая последовательность раздела следующая:

• задачи, стоящие перед автомобильным транспортом, перспективы его развития в условиях рыночных отношений на автотранспорте;
• значение технического обслуживания, диагностики и ремонта в обеспечении технической готовности подвижного состава;
• задачи, стоящие перед технической службой предприятий автотранспорта;
• актуальность темы данной работы.

Аналитическая часть.

В аналитической части рекомендуется представить краткую характеристику предприятия, на базе которого выполняется дипломный проект. В ней указываются следующие сведения:

• назначение предприятия;
• его тип и организационно-правовая форма;
• место расположения;
• характер оказываемых услуг перевозок, основные виды грузов, клиентура, услуги по ТО и ТР;
• основные марки подвижного состава предприятий автомобильного транспорта, основные марки обслуживаемых автомобилей (для автосервисов).
• существующая схема организации ТО и ТР подвижного состава;
• существующая организация труда на предприятиях автомобильного транспорта в соответствии с темой проекта.

Для этой характеристики необходима следующая информация:

• о назначении проектируемого / существующего подразделения в соответствии с выданной темой, перечня работ, выполняемых в существующем / проектируемом подразделении (зоне, отделении, участке и т.д.);
• техническое оснащение существующего / проектируемого подразделения (технологическое оборудование, приспособление и т.д.), наличие средств контроля качества выполняемых работ;
• режим работы существующего / проектируемого подразделения, количество ремонтных рабочих по разрядам и профессиям, рациональность размещения оборудования, форма оплаты труда;
• охрана труда, охрана окружающей среды, санитарно-гигиенические условия труда, обеспечение рабочих спецодеждой и средствами индивидуальной защиты, влияние производственного процесса на окружающую среду, предотвращение ее загрязнения.

Проведение критического анализа с постановкой цели и задач.

Расчетная часть.

В расчетной части проводятся расчеты, основанные на «Положении о техническом обслуживании и ремонте подвижного состава на автомобильном транспорте» и нормах технологического проектирования предприятий автомобильного транспорта НОТП-01-91, Росавтотранс, 1991.

ИСХОДНЫЕ данные. Структура исходных данных включает три основные группы:

-данные, характеризующие подвижной состав и условия функционирования предприятия

• марки автомобилей, годовой пробег, состояние подвижного состава, условия эксплуатации, режим работы предприятия;
• нормативы технической эксплуатации для автомобилей в соответствии выданным заданиям;
• справочных источников («Положение технического обслуживания и ремонта подвижного состава автомобильного транспорта», «Инструкции по эксплуатации…», «Руководство по ТО и ремонту…»).

Приведенные в источниках нормативы даны для эталонных условий. Их необходимо скорректировать применительно к условиям конкретного предприятия.

Технологические расчеты должны основываться на обоснованном выборе наиболее прогрессивных форм организации производственных процессов.

ПРОИЗВОДСТВЕННАЯ программа — расчет программы по техническому обслуживанию и ТР.

Расчет количества технических воздействий ведется по автомобилям одной технологически совместимой группы на год, а затем рассчитывается суточная программа. Расчет производственной программы по техническому обслуживанию на год, необходимый для определения годовой трудоемкости каждого обслуживания и необходимого штата работников.

РАСЧЕТ трудоемкости — трудоемкость работ, выполняемых в зонах ЕО, ТО — 1, ТО — 2, может приниматься равной расчетной трудоемкости соответствующего вида обслуживания по парку за год.

Трудоемкость работ, относящихся к зоне ТР, например, работы выполняемых только на постах, следует рассчитывать, исходя от суммы процентов, приходящихся на контрольно- регулировочные, разборочно-сборочные работы от годовой трудоемкости ТР.

При проведении диагностики технического состояния автомобилей следует определить трудоемкость следующими соотношениями: диагностики Д1 в размере 10 процентов от трудоемкости ТО-1, а диагностики Д2 — 20 процентов ТО-2. Для малых предприятий трудоемкости технических воздействий рассчитывается по конкретным видам работ.

СОСТАВ работающего персонала — численность ремонтно-обслуживающего персонала зависит от планируемой годовой трудоемкости ТО и ТР подвижного состава и режима работы предприятия. При этом штатное число рабочих определяется отношением трудоемкости к годовому фонду времени штатно рабочего, а явочное, или технологическое необходимое число рабочих, отношением той же трудоемкости к годовому фонду рабочего места.

Необходимо распределить ремонтных рабочих по профессиям и квалификации, указав при этом средний разряд работ на объекте проектирования. Распределение рабочих в зоне ТР по сменам может быть самым различным, но, как правило, особого уточнения в расчетах и на практике требует укомплектование рабочими второй и третьей смен.

РАСЧЕТ количества постов для зон ТО и ТР, диагностики, зоны ЕО.

ПОДБОР ТЕХНОЛОГИЧЕСКОГО оборудования и оснастки осуществляется с учетом принимаемой технологии, числа постов или линий и типов подвижного состава. Подбор технологического оборудования осуществляется с учетом рекомендаций «Типовые проекты организации труда на производственных участках автотранспортных предприятий», «Руководства по диагностике технического состояния подвижного состава». Количество оборудования, используемого для выполнения постовых работ (подъемники различных типов и назначений, стенды и т.д.), определяется исходя из расчетного количества постов и их специализации.

Количество инвентаря и оснастки (верстаки и пр.) индивидуального использования определяется по числу работников данной специализации. Выбор оборудования должен проводиться с помощью информации о внедрении нового прогрессивного оборудования и его технико-экономических показателей, содержащихся в каталогах производителей.

РАСЧЕТ ПРОИЗВОДСТВЕННОЙ ПЛОЩАДИ. При наличии настольного, переносного оборудования и приборов, а также настенного подвесного оборудования в суммарную площадь должны входить площади верстаков и стеллажей, на которых устанавливается оборудование и приборы, а не площади самого оборудования.

В некоторых цехах (отделениях), например, сварочных и малярных, оборудуются специализированные места для автомобилей, в этих случаях площадь автомобиля суммируется с площадью оборудования.

Организационно-технологическая часть и техника безопасности

Метод организации производства выбирается в зависимости от вида ТО, числа постов, уровня их специализации; количества и типа подвижного состава; периода времени, отводимого на обслуживания и ремонт; режима работы автомобилей на линии.

В этой части раздела необходимо указать назначение агрегата, устройство и работу агрегата, механизма или системы автомобиля, разрабатываемого в дипломном проекте. Привести схему или фото.

Основные неисправности агрегатов, механизмов или систем разрабатываемых в выпускной квалификационной работе(проекте) указываются по результатам изучения данного вопроса по литературным источникам, информации из «интернета» и по результатам преддипломной практики.

Необходимо указать, как неисправности влияют на работу агрегата, механизма или системы автомобиля в целом. Основные способы устранения указанных неисправностей занести в таблицу, содержащую столбцы: №п/п, неисправность, причины неисправности, способы устранения.

Схема и описание технологического процесса представляет собой совокупность операций, которые выполняются в определенной последовательности. Технологические карты разрабатываются по отдельным операциям, в соответствии с темой выпускной работы.

Вопросы по охране труда связываются с технологическими процессами, планировочным решением по расстановке оборудования для проектируемого подразделения на участке (отделении, зоне) и организацией рабочего места. Примерные вопросы к рассмотрению:

• разработка порядок содержания проходов и проездов на объекте проектирования;
• разработать мероприятия по устранению или уменьшению вредных условий труда для ремонтных рабочих;
• разработать инструкцию по работе с оборудованием и инструментами, применяемыми на объекте проектирования.

ПРОТИВОПАЖАРНЫЕ МЕРОПРИЯТИЯ. При разработке мероприятий на участке, зоне, отделении необходимо определить количество противопожарного инвентаря и указать его местонахождение в проектируемом подразделении. Указать меры ликвидации очагов пожара и ответственность за нарушение противопожарной безопасности.

МЕРОПРИЯТИЯ по охране окружающей среды основаны на анализе технологических процессов, возможно имеющих причин для загрязнения окружающей среды. Разработка организационных и технических мероприятий, обеспечивающих предотвращение и устранение негативных причин; рациональное использование природных ресурсов, хранение и утилизацию отходов производства; защиту атмосферы от вредных газов и пылевидных отходов производства дает гарантию экологически чистого производства.

Экономическая часть.

Для экономического обоснования проекта необходимо определить капитальные вложения, смету затрат, показатели экономической эффективности. На основе этих расчетов делается вывод об экономической целесообразности реального использования проекта на производстве.

РАСЧЕТ КАПИТАЛЬНЫХ ВЛОЖЕНИЙ проводиться с целью определения затрат на строительство и перепланировку производственных площадей, затрат, связанных с приобретением технологического оборудования, оснастки и их доставки и монтажа на объекте проектирования.

РАСЧЕТ ПО СТАТЬЯМ ЗАТРАТ проводится по основным и накладным расходам. Затраты на материалы и запасные части. Нормы затрат на материалы и запасные части на ТО и ТР принимаются по справочным данным, действующих на данный период времени. Фонд заработной платы основных производственных рабочих определяется исходя из среднего разряда рабочих, среднечасовой тарифной ставки и фонда рабочего времени. Рассчитывается фонд премирования ремонтных рабочих, доплаты за работу в праздничные дни, вечернее и ночное время, вредные условия труда, бригадирам за руководство бригадой, далее определяется дополнительная заработная плата. Определяется общий годовой фонд заработной платы ремонтных рабочих с начислениями страховых взносов.

Накладные расходы. В состав расходов входят: зарплата АУП и вспомогательных рабочих; затраты на электроэнергию, на воду для производственных и хозяйственно-питьевых нужд; амортизация основных фондов; прочие накладные расходы определяются в процентах от стоимости основных фондов.

Калькуляция себестоимости — определяет себестоимость единицы услуги (одного км пробега или одного нормо-часа обслуживания) по каждой статье затрат.

Определение экономической эффективности капитальных вложений производиться путем расчета факторов экономической эффективности. На основании полученной информации делается вывод об экономической целесообразности предлагаемой технологии организации производства.

Графическая часть ДП.

ПЛАНИРОВКА проектируемого подразделения должна учитывать рекомендации типовых проектов рабочих мест на автотранспортных предприятиях, а также требования строительных норм и правил (СНиП 2.09.0285) предприятий по обслуживанию автомобилей.

Планировка производственного участка, отделения, зоны, линии и т.д. — это планировки расстановки технологического оборудования, подъемно-транспортных средств, организационной оснастки.

Планировка должна быть выполнена в регламентируемом ГОСТ масштабе уменьшения (1: 25, 1: 40, 1: 50,1:75) с таким расчетом, чтобы он занимал примерно 3/4 от общей площади листа формата А1. На планировке необходимо указать общие габаритные размеры (зоны, участка, отделения и др.), установочные («привязочные») размеры стационарного технологического оборудования, ширину проездов и расстояние между осями подъемников (осмотровых канав), расстояние между автомобилями (ширину проходов между оборудованием) и строительными конструкциями зданиями, места установки элементов технологической оснастки.

Каждый тип оборудования показывают на планировке условным обозначением, форма которого соответствует контуром его в плане, а размеры габаритным размерам (в соответствующем масштабе).

На планировке должны быть определены все рабочие места. Планировку рабочих мест следует выполнять в соответствии с требованиями предлагаемой организации труда. В дипломных проектах место рабочего во время работы условно обозначают на планировке в виде круга максимальным диаметром 25 мм (в соответствующем масштабе). Одну половину круга затемняют. Незатемненная часть круга должна быть обращена в сторону лицевой части обслуживаемого оборудования.

Потребители электроэнергии, пара, холодной воды, сжатого воздуха обозначаются на планировке условными обозначениями. Для создания требуемой организации производства необходимо полностью исключить складирование деталей и агрегатов на пол. На производственных участках должны быть предусмотрены различные стеллажи, поддоны и тара контейнерного типа или подвесные конвейеры с приводом или толкающего типа.

Нумерация технологического оборудования и организационной оснастки осуществляется в следующей последовательности:

-в порядке размещения на чертеже слева направо и затем сверху вниз, присваивают номера технологическому оборудованию;

-в порядке размещения на чертеже слева направо и затем сверху вниз, присваивают номера организационной оснастке.

Нумерацию технологическому оборудованию и организационной оснастки в соответствии с их расположением на планировке проектируемого объекта помещают в специальной таблице. К плану расстановки технологического оборудования и организационной оснастки составляют спецификации, располагая их над угловым штампом и примыкая к нему.

Спецификации должны содержать следующие данные: позиции по плану, наименование оборудования и организационной оснастки, их модели или тип, количество, примечание, в котором указывают установленную мощность токоприемников, потребителей воды, сжатого воздуха, пара, газа и т.п. Допускается размещать спецификации технологического оборудования и организационной оснастки на свободном поле планировки на объекте проектирования.

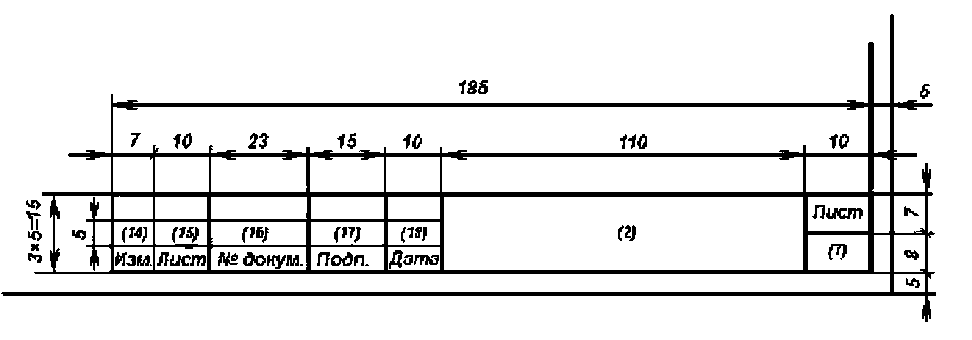

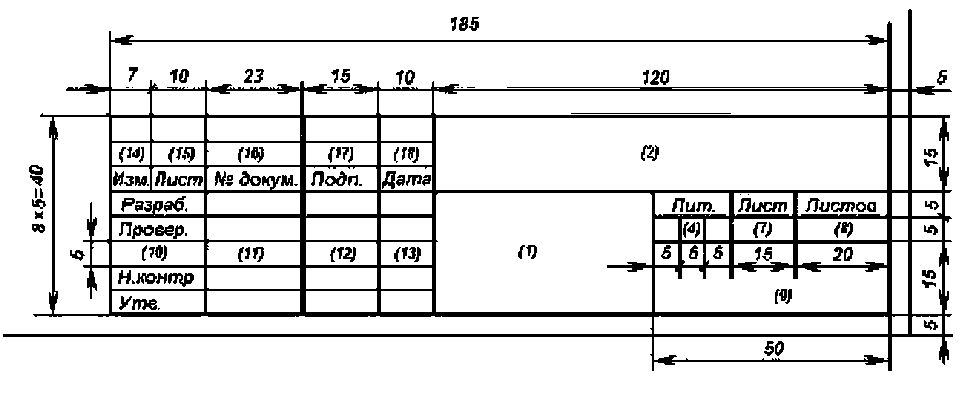

Основная надпись (угловой штамп) на графической части должна быть выполнена в соответствии с ГОСТ 2.104—2006. Текстовая часть надписи, спецификаций и чертежа должна быть выполнена чертежным шрифтом.

На свободном поле чертежа должны быть представлены характеристика существующего подразделения и принятые условные обозначения. В характеристики должно быть отражено: площадь объекта проектирования; количество постов (для зон ТО и ТР); количество исполнителей; режим работы объекта проектирования. В условных обозначениях необходимо отразить лишь те, которые приняты на планировке по данному существующему подразделению. В проектах следует предусмотреть совершенствование проектируемого объекта.

ТЕХНОЛОГИЧЕСКАЯ КАРТА. Операционные технологические карты и карты эскизов иллюстрируют технологический процесс, поясняют последовательность выполнения операций и переходов. Эскизы обязательны при выполнении контрольных, регулировочных и других работ, так как при этом одного описания недостаточно для четкого представления о выполненной операции или переходе. Эскиз может быть представлен в виде чертежа или рисунка, иллюстрирующего последовательность операций. Приборы, приспособления, инструмент, применяемые при проведении работ, показываются в рабочем положении, соответствующем окончанию операции.

ПЛАКАТ с выбранным оборудованием должен содержать не менее 3-х единиц технологического оборудования, применяемых в разрабатываемом технологическом процессе и представленных в виде фото с указанием технических характеристик.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ показатели. Для сравнения уровня производства для однородных объектов производства, а также для проверки экономической целесообразности разработанного проекта, необходимо привести комплекс итоговых данных, характеризующих техническую сторону выпускной квалификационной работы. На основании комплекса технико-экономических показателей проводится анализ состояния объекта проектирования:

-какие были решены задачи в проектировании зон, участков и др. подразделениях, в схеме управления производством, в разработках технологических карт, приспособлений, подбора технологического оборудования, выполнения требований техники безопасности, охраны природы и противопожарной безопасности при ТО и ремонте автомобилей.

— целесообразность (окупаемость) и рентабельность выполненной выпускной квалификационной работы.

Заключение

Завершающей частью выпускной квалификационной работы (дипломного проекта) является заключение, которое содержит выводы и предложения с их кратким обоснованием в соответствии с поставленной целью и задачами, раскрывает значимость полученных результатов. В заключении даётся оценка содержания работы с точки зрения достижения поставленных целей и полученных практических результатов. Заключение не должно составлять более 1 страницы текста.

Список использованных источников

В конце записки помещается перечень источников, которые использовались при написании дипломного проекта. Количество использованных источников зависит от объёма ВКР, но должно насчитывать не менее 20 источников не старше 5 лет.

3.ОФОРМЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ ДИПЛОМНОГО

ПРОЕКТА

Основным документом дипломного проекта является пояснительная записка (ПЗ), в которой приводится информация о выполненных технических разработках. Правила оформления ПЗ работы должны соответствовать требованиям ГОСТ 2.105-95 и ГОСТ2.106-68. Пояснительная записка должна отвечать следующим общим требованиям: логической последовательности изложения материалов; убедительности аргументации; краткости и точности формулировок, исключающих возможности субъективного и неоднозначного толкования; конкретности изложения результатов работы; недопустимости включения в ПЗ (без необходимости) сведений и формулировок, заимствованных из литературных источников.

1. Общие правила оформления текстовой части

Дипломный проект должен быть сброшюрован в папке скоросшивателем.

Текст работы выполняется на листах формата А4 (210*297 мм) с одной стороны листа. Работы выполняются печатным способом (на ПК).

Основной текст работы печатается в текстовом редакторе WORD стандартным шрифтом Times New Roman, размер шрифта 14, межстрочный интервал — полуторный, размеры полей: левое — 30 мм, правое — 10 мм, верхнее, и нижнее — 20 мм.

При оформлении текстовой части пояснительной записки следует соблюдать требования к текстовым документам в соответствии с ГОСТ 2.301- 68.ЕСКД. Форматы, графическим, технологическим, конструкторским документам, в том числе использование формул, таблиц, рисунков, сносок и других элементов.

В тексте пояснительной записки не допускается применять обороты разговорной речи, техницизмы, профессионализмы.

Номера подразделов состоят из номера раздела и подраздела, разделенных точкой. Пункты при необходимости, могут быть разбиты на подпункты, которые должны иметь порядковую нумерацию в пределах каждого пункта, например: 3.2.1.1, 3.2.1.2, 3.2.1.3 и т. д.В конце номера раздела (подраздела), пункта (подпункта) точку не ставят. Например:

1. 1 Определение основных терминов

1. Сокращение слов и обозначение физических величин

Заголовки вместе с их порядковыми номерами записывают с абзаца прописными буквами. Высота цифр порядкового номера и букв в наименовании и должна быть одинаковой. В заголовках переносы слов не допускаются, точки в конце не ставятся. Расстояние между заголовками и первой строкой последующего текста должно быть равно полуторному интервалу.

Сноски и подстрочные примечания помещаются в нижней части соответствующей страницы и заканчиваются до границы нижнего поля.

Лист содержания пояснительной записки дипломного проекта имеет основную надпись по форме 2 в соответствии с ГОСТ 2.104-2006 ЕСКД.

В графах основной надписи текстовых документов (рисунок 1) указывают:

Графа 1 — тема дипломного проекта

Графа 2 — обозначение документа по ГОСТ 2.201-80;

ДП.23.02.07.2023.01.ПЗ

ДП — дипломный проект

23.02.07 — код специальности

2023 — год защиты дипломного проекта

01 — порядковый номер студента в приказе на выполнение дипломного проекта

ПЗ — пояснительная записка Графа 7 — порядковый номер листа Графа 8 -общее количество листов

Графа 9 — образовательная организация (ГАПОУ МО «КТК»), группа.

Графы «№ докум.» — фамилии лиц, подписывающих документ Графы «Подп.» — подписи лиц Графа «Дата» — дата подписания документа

Последующие листы снабжаются основной надписью по форме 2а в соответствии с ГОСТ 2.104-2006 ЕСКД. Основные надписи (рисунок 2).

Рисунок 2 — Основная надпись для текстовых документов (последующие листы).

В таблице 2 приведены размеры шрифтов при заполнении основной надписи.

Таблица 2 — Размеры шрифтов при заполнении основной надписи.

№ граф	Содержание графы надписи	Размер шрифта, мм
1	Наименование чертежа	5
2	Обозначение документа по ГОСТ 2.201-80	7
3	Обозначение материала изделия	3,5
4	Литера чертежа «У» (учебный чертёж)	5
5	Масса изделия	5
6	Масштаб	5
7	Порядковый номер листа	3,5
8	Общее количество листов	3,5
9	Название учебного заведения и шифр группы	5
10	Характер работы, выполняемой лицом, подписывающим документ	3,5
11	Фамилии лиц, подписывающих документ	3,5
12	Подписи лиц, фамилии которых указаны в графе 11	3,5
13	Дата подписания документа	3,5
14…18	Графы таблицы изменений	3,5

Изложение текста должно быть последовательным. Каждую часть проекта нужно начинать с абзаца, в которой указывают цели и задачи данной части работы, и заканчивать абзацем, в котором кратко формулируют основные выводы и предложения по рассматриваемому вопросу.

Текст записки излагают кратко, четко, не допуская различных толкований. Не рекомендуется применять сложные предложения и обороты.

Принятая в тексте терминология должна соответствовать установленным стандартам, а при отсутствии стандарта — общепринятой в научно-технической литературе.

Условные буквенные обозначения механических, физических, математических и других величин, а также условные графические обозначения должны соответствовать установленным стандартам. В тексте записки перед обозначением параметра дают его пояснения. Например: припуск на механическую обработку- Z.

В записке должны применяться единицы измерения Международной системы [СИ] и единицы, допускаемые к применению наравне с единицами СИ. Формулы, коэффициенты, нормативные величины должны сопровождаться ссылкой на литературный источник, порядковый номер, которого указывают в квадратных скобках.

Оглавление пояснительной записки по ГОСТ 2.105-95 следует помещать в ее начале, а список литературы — в конце записки. При составлении оглавления в него следует включить названия всех разделов без каких-либо изменений и указать номер соответствующего листа, с которого они начинаются.

В списке литературы для каждого из источников указывается фамилия и инициалы автора, точное и полное название источника, место издания, издательство, год издания. Ссылки на литературу в тексте пояснительной записки необходимо делать в квадратных скобках порядкового номера источника по списку, приведенному в записке.

1. Оформление иллюстраций

ИЛЛЮСТРАЦИИ — изображения, поясняющие или дополняющие основной текст пояснительной записки. Для пояснения излагаемого текста рекомендуется его иллюстрировать фотографиями, схемами, чертежами, графиками, диаграммами. Иллюстрации, помещаемые в тексте, именуют рисунками. На все иллюстрации в тесте должны быть даны ссылки. При ссылке необходимо писать слово «рисунок» и его номер, например: «в соответствии с рисунком 2» и т.д.

• Рисунок следует располагать непосредственно после текста, в котором он упоминается.

•Если рисунок не помещается под данным абзацем, то можно разместить рисунок на следующей странице.

•При повторном упоминании рисунка размещать его второй раз не нужно.

•Рисунок обычно размещается посередине страницы.

Рисунки должны иметь порядковые номера. Нумерация ведется арабскими цифрами в пределах раздела(в этом случае номер рисунка состоит из номера раздела и порядкового номера рисунка, разделённых точкой. Например: Рисунок 2)или всей записки(в этом случае используется сквозная нумерация).

Рисунки должны иметь наименование, которые помещают под рисунками, а при необходимости и пояснительные данные (подрисуночный текст), которые также помещают под рисунком. Слово «Рисунок», его номер и через тире наименование располагают в центре под рисунком без точки в конце. Надписи на рисунках выполняют чертежным шрифтом с размером букв и цифр, принятых в тексте записки.

Примеры:

Пример:

Обьем

тыс.т

1000 900 800 700

600 500 400 3002oo

1OO

— 2002 2003 2004 2005 2006 2007 2008 2009 201OГод

Рисунок 1.1 Распределение объема перевозок по годам

Диаграммы должны быть наглядными, четкими, без поясняющих надписей на полях. Поясняющие надписи должны быть указаны либо в тексте записи, либо под рисунком в подписях. Свободное поле в диаграммах не допускается.

1. Оформление таблиц

ТАБЛИЦЫ должны быть помещены в тексте после абзацев, содержащих ссылку на них. Допускается печатать таблицы на следующей после ссылки странице.

Таблицы, имеющие много граф, печатаются в альбомной ориентации и располагаются на отдельной странице. Остальные требования к таблицам аналогичны для рукописного теста.

Таблицы должны быть набраны единообразно. Размер шрифта для набора таблиц должен быть не менее 10 пт. Как правило, используют 12 пт.

Ссылка в тексте на таблицу оформляется следующим образом: данные приведены в таблице 1 или … при данной скорости автомобиля (табл.1).

Все таблицы нумеруются (нумерация сквозная, либо в пределах раздела — в последнем случае номер таблицы состоит из номера раздела и порядкового номера внутри раздела, разделенных точкой (например: Таблица 1.2). Слово «Таблица» пишется полностью. Название таблицы следует помещать над таблицей слева, безабзацного отступа в одну строку с ее номером через тире (например: Таблица 3 — Доходы фирмы). Название таблицы выполняется шрифтом Times New Roman, размер шрифта 14 пт. Знак «№» перед цифрой и точка в конце названия не ставятся.

Заголовки столбцов и строк таблицы следует писать с прописной буквы в единственном числе, а подзаголовки столбцов — со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков столбцови строк точки не ставят. Разделять заголовки и подзаголовки боковых столбцов диагональными линиями не допускается.

Заголовки столбцов, как правило, записывают параллельно строкам таблицы, но при необходимости допускается их перпендикулярное расположение.

Пример:

Таблица 1 — Рекомендуемые периодичности ТО, тыс. км

Автомобиль	ТО-1	ТО-2
Легковой	4,0	16,0
Автобус	3,5	14,0
Грузовой	3,0	12,0

Если таблица не уместилась на одном листе, то допускается перенос. При переносе таблицы на следующую страницу название помещают только над первой частью, при этом нижнюю горизонтальную черту, ограничивающую первую часть таблицы, не проводят. Над другими частями также слева пишут слово «Продолжение» и указывают номер таблицы (например: Продолжение таблицы 1). Тематический заголовок над продолжением таблицы не повторяют. Допускается нумерация граф таблицы арабскими цифрами, если в тексте есть ссылка на них, а также для переноса части таблицы на следующую страницу.

1. Оформление формул

ФОРМУЛЫ должны быть набраны с помощью встроенного редактора формул. Формулы и уравнения следует выделять из текста в отдельную строку. Если уравнение не умещается в одну строку, то оно должно быть перенесено после знака равенства (=) или после знаков плюс (+), минус (-), умножения (х), деления (:), или других математических знаков, причем этот знак в начале следующей строки повторяют. При переносе формулы на знаке, символизирующем операцию умножения, применяют знак «х».

Если нужны пояснения к символам и коэффициентам, то они приводятся сразу под формулой в той же последовательности, в которой они идут в формуле. После формулы ставится запятая и с новой строки после слова «где» идёт расшифровка каждого обозначения.

Например:

S=a², (2.1)

где: Б — площадь квадрата, м², a- сторона квадрата, м.

Формулы, следующие одна за другой и не разделённые тестом, отделяются запятой. Формулы и уравнения располагают на середине строки, а связывающие их слова (следовательно, откуда и т.п.) — в начале строки.

Например:

Годовой объём работ ТР считается по формуле:

L* t

_ ^unr^тр^тр_ 1000‘

где: L_nr— годовой пробег для грузовых автомобилей;

t_Tp— расчетная трудоемкость ТР для базовой модели автомобиля.

Все формулы нумеруются. Нумерация формул производится по разделам (первая цифра обозначает номер раздела, вторая — номер формулы). Номер проставляется арабскими цифрами в круглых скобках в крайнем правом положении на строке.

Если в тексте встречаются условные обозначения из формул, то они выделяются курсивом. При ссылках в тексте номер формулы ставят в той же графической форме, что и после формулы, т.е. арабскими цифрами в круглых скобках.

1. Обозначение в тексте физических величин

Единицы физической величины одного и того же параметра в пределах одного документа должны быть постоянными. Числовые значения величин с обозначением единиц физических величин и единиц счёта следует писать цифрами (например:100 м, 150 тыс. руб.), а числа от одного до девяти без обозначения физических величин и единиц счёта — словами (например: Объём продаж увеличился в два раза, (но…в 15 раз)).

Не допускается:

• сокращение обозначений физических и стоимостных величин, если они употребляются без цифр (например: 100 руб., но: стоимость выражается в рублях);
• потребление математических знаков <, >, =, %, № без числового выражения (например: 100%, но: процент производительности труда равен ста);
• применение математического знака(-) перед отрицательными значениями величин (следует писать слово «минус»), за исключением формул, таблиц, рисунков;
• отделение (перенос на разные строки или страницы) единиц физических величин от числового значения.

4.ПОДГОТОВКА К ЗАЩИТЕ И ЗАЩИТА ДИПЛОМНОГО ПРОЕКТА

По завершении студентом дипломного проекта руководитель подписывает ее, готовит письменный отзыв.

Письменный отзыв руководителя о дипломном проекте является завершающей стадией. В нем руководитель должен представить качественные характеристики дипломного проекта:

• основные результаты, полученные в ходе выполнения дипломного проекта и их соответствие индивидуальному заданию;
• полнота раскрытия темы, ее завершенность и общий уровень с выделением положительных сторон и недостатков;
• теоретическая и практическая значимость проекта;
• степень самостоятельности и творчества студента;
• качество оформления работы, соответствие общепринятым нормами правилам.

Письменный отзыв заканчивается рекомендацией об оценке дипломного проекта. Форма письменного отзыва руководителя представлена в Приложении 5.

Рецензирование дипломного проекта

Дипломный проект подлежит обязательному рецензированию.

Внешнее рецензирование дипломного проекта проводится с целью обеспечения объективности оценки подготовки выпускника. Выполненные дипломные проекты рецензируются представителями государственных органов управления, сферы труда и образования, специалистами из числа работников предприятий, организаций, хорошо владеющих вопросами, связанными с тематикой дипломных проектов.

Рецензенты дипломных проектов определяются не позднее чем за месяц до защиты и назначаются приказом директора.

Рецензия должна включать:

• заключение о соответствии дипломного проекта заявленной теме и заданию на нее;
• оценку качества выполнения каждого раздела дипломного проекта;
• оценку степени разработки поставленных вопросов и практической значимости проекта;
• общую характеристику качества выполнения дипломного проекта, рекомендуемую оценку.

Содержание рецензии доводится до сведения студента не позднее, чем за день до защиты. Студент ставит подпись об ознакомлении с рецензией с указанием даты ознакомления. Внесение изменений в дипломный проект после получения рецензии не допускается.

Форма рецензии представлена в Приложении 6.

Процедура защиты дипломного проекта

Заместитель директора по УПР после ознакомления с отзывом руководителя и рецензией решает вопрос о допуске дипломного проекта к защите и передает дипломный проект в государственную экзаменационную комиссию.

Процедура защиты дипломного проекта определяется Программой ГИА выпускников по соответствующей специальности.

В ходе подготовке к защите студент готовит выступление (доклад), наглядную информацию (презентацию, схемы, таблицы, графики и др. иллюстрированный материал) для использования во время защиты.

Рекомендации по подготовке доклада (выступления)

Автор дипломного проекта пишет текст доклада по основным результатам работы и готовит иллюстративные и демонстрационные материалы. Основой доклада, как правило, является заключительная часть проекта.

В ходе выступления на защите студент должен:

• обосновать актуальность и выбор темы, ее практическую значимость;
• сформулировать цели и задачи, поставленные в проекте; методы исследования;
• дать характеристику основным этапам работы;
• представить основные результаты;
• сделать соответствующие выводы;
• осветить возникшие трудности (если они были);
• предложить рекомендации по совершенствованию деятельности, дальнейшему развитию проекта и использованию полученных данных.

Защита дипломного проекта проводится на открытом заседании ГЭК с участием не менее двух третий ее состава. Процедура защиты устанавливается программой ГИА по согласованию с председателем ГЭК и членами комиссии и включает доклад выпускника (не более 10-15минут), чтение отзыва и рецензии, вопросы членов комиссии, ответы студента. Может быть предусмотрено выступление руководителя дипломного проекта, а также рецензента, если он присутствует на заседании ГЭК. Слово для доклада студенту предоставляет председатель ГЭК.

При определении окончательной оценки дипломного проекта учитываются показатели: качество устного доклада выпускника, свободное владение материалом, содержание проекта, правильность и полнота полученных результатов, обоснованность выводов и предложений, достижение поставленных целей, отражение профессиональных и общих компетенций в соответствии с видом деятельности, отраженным в теме дипломного проекта; качество выполнения и оформления дипломного проекта; качество ответов на вопросы членов ГЭК; отзыв руководителя; оценка рецензента.

Результаты защиты обсуждаются на закрытом заседании ГЭК и оцениваются простым большинством голосов членов ГЭК, участвующих в заседании при обязательном присутствии председателя комиссии или его заместителя. Результаты определяются оценками «отлично», «хорошо», «удовлетворительно», «неудовлетворительно» и объявляются в тот же день после оформления в установленном порядке протокола заседания ГЭК.

При определении оценки по защите дипломного проекта учитываются:

• доклад выпускника по каждому разделу проекта;
• ответы на вопросы;
• оценка рецензента;
• отзыв руководителя.

Критерии оценки дипломного проекта представлены в таблице 5.

Таблица 5 — Критерии оценки дипломного проекта

Оценка	Критерии
«отлично»	Дипломный проект выполнен в соответствии с заданием в полном объеме на высоком графическом уровне, с соблюдением требований ЕСКД и СПДС, приняты технически грамотные решения; студент демонстрирует применение теоретических знаний и практических навыков, чёткое понимание цели задания, умение работать с нормативно-справочной документацией, дает чёткие ответы на вопросы членов ГЭК, при ответе демонстрирует знание профессиональной терминологии,
«хорошо»	Дипломный проект выполнен в соответствии с заданием в полном объеме на высоком графическом уровне, с соблюдением требований ЕСКД и СПДС, материал изложен логично, с несущественными ошибками; студент демонстрирует умение осмысленно анализировать поставленную перед ним задачу, правильно выполнять необходимые расчёты и вычисления, применять нормативно-справочную документацию; но при этом в технических решениях им допущены неточности, не оказывающие существенного влияния на достижение цели задания; ответы на вопросы носят обобщённый характер.
«удовлетворительно»	Дипломный проект выполнен в соответствии с заданием в полном объеме с соблюдением требований ЕСКД и СПДС но небрежно; нет логики в изложении материала, при ответе наблюдаются отдельные пробелы в знаниях, студент слабо владеет профессиональной терминологией и демонстрирует затруднения при работе с нормативно-справочной документацией; при выполнении расчётов и вычислений, а также при реализации алгоритмов решения недостаточно использует знания смежных дисциплин для достижения цели задания; в принятых технических решениях допускает ошибки, влияющие на достижение цели задания; студент допускает ошибки при ответах на вопросы членов ГЭК, либо затрудняется с ответом.
«неудовлетворительно»	Дипломный проект выполнен в соответствии с заданием не в полном объёме, с нарушением требований ЕСКД и СПДС, в высшей степени небрежно; наблюдаются существенные пробелы в изучении ряда разделов и тем, обусловившие грубые ошибки в технических решениях; студент демонстрирует отсутствие умения работать с нормативно-справочной документацией, цель работы студентом не раскрыта. достигнута, отмечается отсутствие логики в изложении, наблюдаются значительные пробелы в усвоении программного материала, студент не владеет профессиональной терминологией, дает неправильные ответы на вопросы членов ГЭК, либо затрудняется с ответами.

Порядок проведения ГИА для выпускников из числа лиц с ограниченными здоровья регламентируется с учетом особенностей возможностями психофизического развития, индивидуальных возможностей и состояния здоровья таких выпускников.

5.ХРАНЕНИЕ ДИПЛОМНЫХ ПРОЕКТОВ

Выполненные дипломные проекты хранятся после их защиты в образовательной организации. Срок хранения определяется в соответствии с Перечнем типовых управленческих документов, образующихся в деятельности организаций, с указанием сроков хранения.

Списание дипломный проект оформляется соответствующим актом в соответствии с инструкцией по делопроизводству ГАПОУ МО «КТК».

6. ОПИСАНИЕ ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Составлено на основании ГОСТ 7.0.100-2018. Библиографическая запись. Библиографическое описание.

Библиографический список — составная часть библиографического аппарата, который содержит библиографическое описание использованных источников и помещается вконце работы.

Рекомендуются следующие варианты заглавия списка:

1. список использованной литературы;
2. список использованных источников;
3. библиографический список;
4. библиография

При написании дипломных работ примем вариант — СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Список литературы по ГОСТ может составляться:

1. в алфавитном порядке;
2. в хронологическом порядке (в порядке опубликования книги или документов);
3. в систематическом порядке (по научным направлениям);
4. в порядке цитирования (упоминания в работе).

При написании дипломных работ примем вариант — СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Независимо от выбранного способа группировки в начало списка, как правило, помещают официальные документы (законы, постановления, указы и т. д.), которые располагаются по юридической силе. Расположение внутри равных по юридической силе документов — по дате принятия, в обратной хронологии:

1. Международные нормативные акты.
2. Конституция Российской Федерации.
3. Нормативно-правовые документы.

Федеральные конституционные законы.

• Постановления конституционного суда.

-Кодексы

• Федеральные законы -Законы
• Указы Президента РФ.
• Акты Правительства
• Постановления.
• Распоряжения.

1. Акты Верховного и Высшего Арбитражного Судов
2. Нормативные акты министерств и ведомств.

— Постановления.

-Приказы.

-Распоряжения.

-Письма.

1. Региональные нормативные акты.
2. ГОСТы.
3. СНиПы, СП, ЕНИРы, ТУ.
4. Книги, учебные пособия, статьи, монографии, электронные источники (CD- диски, ссылки из Интернета).
5. Иностранные источники.

Элементы библиографического описания приводятся в строго установленной последовательности и отделяются друг от друга условными разделительными знаками. До и после условных знаков ставится пробел в один печатный знак. Исключение составляют (.) и (,). В этом случае пробелы применяют только после них.

Схема описания книги:

Заголовок (Ф. И. О. автора). Основное заглавие: сведения, относящиеся к

заглавию(учебники, учебные пособия, справочники и др.)/сведения об ответственности(авторы, составители, редакторы идр.).- Сведения о переиздании(2-е изд, прераб. и доп.).-

Место издания(город):Издательство, год издания. — Объем (кол-во страниц).

Примеры:

Один автор

1. Федоров, Д. И. Эффективное использование ротационного плуга с эллиптическими лопастями для основной обработки почвы. Теория и эксперимент : монография / Д. И. Федоров. — Чебоксары: Политех, 2022.- 159 с. Два автора
2. Петрова, И. В. Производство строительных работ : учебное пособие / И. В. Петрова, Н. Г. Мамаев. — Чебоксары: Издательство Чувашского государственного университета, 2022. — 212 с.

Три автора

1. Владимиров, В. В. Применение инновационных агромелиоративных материалов: передовой опы т и экономическая оценка: монография / В. В. Владимиров, И. П. Стуканова, А. В. Агафонов. — Чебоксары: Политех, 2022. — 116 с.

Сборники

1. Инновации в образовательном процессе : сборник трудов Всероссийской научно- практической конференции, посвященной 155-летию со дня рождения А. Н.
2. Крылова. Вып. 16 / Чебоксарский институт (филиал) Московского политехнического университета. — Чебоксары: Политех, 2022. — 215 с.

Методические указания

1. Волков, О. Г. Проектная деятельность : методические указания к выполнению курсового проекта для студентов специальности… / О. Г. Волков. —

Чебоксары: Политех, 2022. — 28 с. Статьи

Порядок приведения авторов в статьях такой же, как в книгах.

Один автор

1. Волков, A. A. UrbanHealth: новый уровень развития «умного города» / А. А. Волков // Промышленное и гражданское строительство. — 2022. — № 9. — С. 6-11.

Два или три автора

1. Неделько, А. Ю. Ориентация потребителя наздоровое питание: обзор литературы и разработка модели согласования интересов участников рынка/ А. Ю. Неделько, О. А. Третьяк// Российский журнал менеджмента. — 2022. — Т. 17, № 2. — С. 203-232.

Нормативные акты

1. Жилищный кодекс Российской Федерации: Федеральный закон № 188- ФЗ: [принят Государственной думой 29 декабря 2004 года]: (с изменениями и дополнениями). — Доступ из справ.-правовой системы Гарант. — Текст: электронный.
2. Уголовный кодекс Российской Федерации. Официальный текст: текст Кодекса приводится по состоянию на 23 сентября 2013 г. — Москва: Омега-Л, 2022. — 193 с.

ГОСТы

1. ГОСТ 24291-90. Электрическая часть электростанции и электрической сети. Термины и определения: утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.12.90 N3403: дата введения 1992-01-01.

Электронные ресурсы:

Сайты в сети интернет

1. Правительство Российской Федерации: официальный сайт. — Москва. — URL:М1р:/^оусттепЬги(дата обращения: 19.02.2022). — Текст: электронный.

Книги из ЭБС

1. Борзова, Л. Д. Основы общей химии: учебное пособие / Л. Д. Борзова, Н. Ю. Черникова, В. В. Якушев. — Санкт-Петербург: Лань, 2022.— 480 с. -URL: https://e.lanbook.com/book/51933(дата обращения: 23.10.2020). - Текст:

электронный.

Приложение 1.

Министерство образования и науки

Мурманской области

Государственное автономное профессиональное образовательное учреждение

Мурманской области «Кольский транспортный колледж»

(ГАПОУМО «КТК»)

ДИПЛОМНЫЙ ПРОЕКТ

________________________________________________________________________________________________________________________________________________________________

Студент: ________________________________________________________________________

Специальность: 23.02.07 Техническое обслуживание и ремонт двигателей, систем и агрегатов автомобилей

Группы № ___

Руководитель: ___________________________________________________________________

Рекомендовано к защите

ПЦК

Протокол № _____

« _____ » ___________ 20 ___ г.

Председатель ПЦК

____________ ФИО

Оценка выполнения и защиты

дипломной работы

_____________________________

Председатель ГЭК

_______________ / ________________/

Протокол № _____

« _____ » ___________ 20 ___ г.

Кола, 20____

Приложение 2.

Министерство образования и науки

Мурманской области

Государственное автономное профессиональное образовательное учреждение

Мурманской области

«Кольский транспортный колледж» (ГАПОУ МО «КТК»)

РАССМОТРЕНО УТВЕРЖДАЮ

на заседании ПЦК ТП Заместитель директора по УПР  

______________ В.В.Донцова

__ « » 20 года

от « » 20 года

Председатель ПЦК  /______/

ЗАДАНИЕ

на дипломный проект

по специальности 23.02.07 Техническое обслуживание и ремонт двигателей,

систем и агрегатов автомобилей Студенту(ке) 4 курса группы _______

Ф.И.О. 

Тема дипломного проекта 

Исходные данные:

Содержание пояснительной записки:

Введение

Заключение

Список использованных источников

Содержание графической части:

1.

2.

3.

Дата выдачи задания « » 20 года

Сроки выполнения разделов выпускной квалификационной работы:

Введение. Раздел 1 с 15. 02.202_ по 12.03.202_

Раздел 2 с 13. 03.202_ по 03.04.202_

Раздел 3 с 04. 04.202_ по 30.04.202_

  с 01. 05.202_ по 01.06.202_

Срок представления законченной работы « » июня 20 года

Руководитель дипломного проекта Ф.И.О. 

(подпись руководителя)

Задание получил « » 20 года обучающийся  

Ф.И. О. (подпись студента)

Приложение 3.

Министерство образования и науки

Мурманской области

Государственное автономное профессиональное образовательное учреждение

Мурманской области

«Кольский транспортный колледж» (ГАПОУ МО «КТК»)

УТВЕРЖДАЮ Заместитель директора

  В.В. Донцова

от « » 20 г.

ГРАФИК

контроля выполнения дипломных работ (проектов)

группа _______

специальность 23.02.07 Техническое обслуживание и ремонт двигателей, систем и агрегатов автомобилей

№ п/п	Объем работы	Сроки выполнения (дата)	Контроль выполнения (дата)
1	Выдача задания на ДП
2	Наличие введения и плана основной части ДП
3	Наличие основной части ДП:
4	Наличие заключения и списка литературы ДП
5	Наличие ДП, полностью оформленной в соответствии с требованиями Программы государственной итоговой аттестации выпускников, осваивающих программы подготовки специалистов среднего звена
7	Рецензирование ДП
8	Получение допуска к защите ДП

Преподаватель (руководитель дипломного проекта) Преподаватель (руководитель дипломного проекта) Преподаватель (руководитель дипломного проекта)

Приложение 4.

Министерство образования и науки

Мурманской области

Государственное автономное профессиональное образовательное учреждение

Мурманской области

«Кольский транспортный колледж» (ГАПОУ МО «КТК»)

Отзыв

Руководителя дипломного проекта

студента группы специальности 23.02.07 Техническое обслуживание и ремонт

двигателей, систем и агрегатов автомобилей
фамилия, имя, отчество

Тема:

Актуальность темы:

Достоинства работы:

Недостатки и замечания работы:

Рекомендуемая оценка выполненной работы

Руководитель дипломного проекта: 

подпись

Дата 

Приложение 5.

РЕЦЕНЗИЯ
на дипломный проект

студента 

на тему: « «

1. Оценка содержания дипломного проекта
2. Отличительные положительные стороны проекта
3. Практическое значение проекта

Дипломный проект заслуживает положительной оценки может быть допущен к защите, а ее автор достоин

Рецензент:

должность, учреждение Ф.И.О

Дата выдачи « » 202_ г.

Приложение 6.

Содержание (образец)

Введение 

1. Аналитическая часть 
1. Основные сведения о предприятии 
2. Управленческая структура предприятия 
3. Материально-техническая база предприятия 
4. Задачи дипломного проекта 
2. Расчетная часть  
1. Расчет эксплуатации парка машин 
1. Среднесуточный пробег для грузовых автомобилей 
3. Определение годовой программы по техническому обслуживанию и диагностике

автомобилей 

1. Расчёт суточной программы по видам ТО и диагностики 
1. Расчет проекта участка по ремонту дизельной топливной аппаратуры 
2. Обоснование режима работ и расчёт фондов времени 
3. Обоснование номенклатуры и количества рабочих, рабочих мест и

оборудования 

1. Расчет площади и обоснование технологической планировки участка 
2. Организационно-технологическая часть 
3. Организация производства на участке  
4. Конструкция топливного насоса высокого давления 
5. Основные неисправности топливного насоса высокого давления 
6. Технология ремонта с составлением  
7. Общие требования безопасности 
8. Экономическая часть 
1. Состав капитальных вложений на реконс предприятия 
2. Организация труда и заработной платы 
3. Расчет эксплуатационных затрат 
4. Расчет себестоимость) 
5. Расчет общей экономической эффективности и срока окупаемости капитальных

вложений 

Заключение 

Список литературы 

Приложение 7.

Образец оформления компакт-диска
