УДК 622.276
ОДНОВРЕМЕННО-РАЗДЕЛЬНАЯ ЭКСПЛУАТАЦИЯ: ДОСТОИНСТВА И НЕДОСТАТКИ КОМПОНОВКИ ЭЦН-ШГН
В.В. Буравова
(Институт нефти и газа ФГБОУ ВО УГНТУ в г. Октябрьском, студент гр. МГР12-24-12)
Аннотация. Технология и комплекс оборудования одновременно-раздельной эксплуатации (ОРЭ) позволяет извлекать нефть одновременно из двух пластов с использованием одной колонны НКТ, при этом производить раздельный учет продукции каждого вовлеченного в эксплуатацию пласта. В данной работе представлен обзор конструкции электроцентробежного насоса с штанговым глубинным насосом, технология добычи нефти, а также анализ ее преимуществ и недостатков.
Ключевые слова: одновременно-раздельная эксплуатация, технология, насос, пласт, установка, показатели
UDC 622.276
SIMULTANEOUS-SEPARATE OPERATION: ADVANTAGES AND DISADVANTAGES OF THE ESP-SHGN CONFIGURATION
V.V. Buravova
(Institute of Oil and Gas of Ufa State
Petroleum Technological University in the City of Oktyabrsky, student gr. MGR12-24-12)
Abstract. The technology and equipment for simultaneous-separate production (SSE) enable the simultaneous extraction of oil from two formations using a single tubing string, while simultaneously accounting for the production of each formation involved. This paper presents an overview of the design of an electric submersible pump with a sucker rod pump, the oil production technology, and an analysis of its advantages and disadvantages.
Key words: simultaneous-separate operation, technology, pump, reservoir, installation, indicators
На сегодняшний момент множество крупных нефтегазовых месторождений находятся на поздней стадии разработки. В связи с этим ведется активное освоение новых, более сложных с геологической точки зрения, участков недр. При этом все чаще используются различные технологии, направленные на увеличение объемов извлекаемой нефти. Для того чтобы достичь проектных уровней добычи на месторождениях с несколькими продуктивными горизонтами, применяются различные методы перехода на возвратные объекты разработки.
На многих месторождениях наблюдается постоянное снижение объемов добычи нефти на основных объектах разработки, однако при этом доля остаточных запасов остается значительной. Таким образом, переход на возвратные объекты, которые зачастую имеют низкую продуктивность, представляется нецелесообразным и малоперспективным.
С экономической точки зрения оптимальным решением является вовлечение в разработку дополнительных горизонтов. Однако этот процесс часто затруднен из-за строгих нормативных требований, предъявляемых к многопластовым объектам. В сложившейся ситуации одним из эффективных решений становится разработка и внедрение систем одновременно-раздельной эксплуатации, которые также применимы и на новых многопластовых месторождениях, подготавливаемых к вводу в эксплуатацию.
Одновременно-раздельная эксплуатация (ОРЭ) внедряется для улучшения экономико-технических показателей разработки месторождения. Это достигается за счет объединения нескольких эксплуатационных объектов и применения специализированного оборудования. Такое оборудование дает возможность контролировать и регулировать процесс добычи ресурсов, при этом учет ведется отдельно для каждого объекта, а также для того, чтобы оптимизировать инфраструктуру и снизить экологическую нагрузку.
Технология одновременно-раздельной эксплуатации (ОРЭ) разработана для извлечения ресурсов из двух или более пластов через одну скважину. Технология ОРЭ призвана повысить эффективность добычи газа за счет увеличения его извлечения и объемов, продления рентабельности скважин и оптимального использования оборудования.
На основе результатов, полученных в ходе опытно-промышленных испытаний, необходимых для реализации методов увеличения нефтеотдачи (МУН), были определены требования к отбору скважин, которые считаются перспективными для применения данных технологий.
Геологические факторы:
- наличие барьера с низкой проницаемостью толщиной свыше 3 метров;
- полнота извлечения запасов;
- неоднородность характеристик пластов-коллекторов, исключающая их совместную разработку как единого объекта.
Технические параметры:
- минимально допустимый номинальный диаметр обсадной колонны составляет 147 мм.
- в зоне, где будет устанавливаться оборудование, интенсивность искривления ствола скважины не должна превышать 2ᵒ на каждые 10 метров, чтобы обеспечить корректную работу и монтаж.
- необходимо гарантировать полную герметичность обсадной колонны.
- обеспечивается высокое качество сцепления цементного раствора, что гарантирует надежную изоляцию между различными пластами.

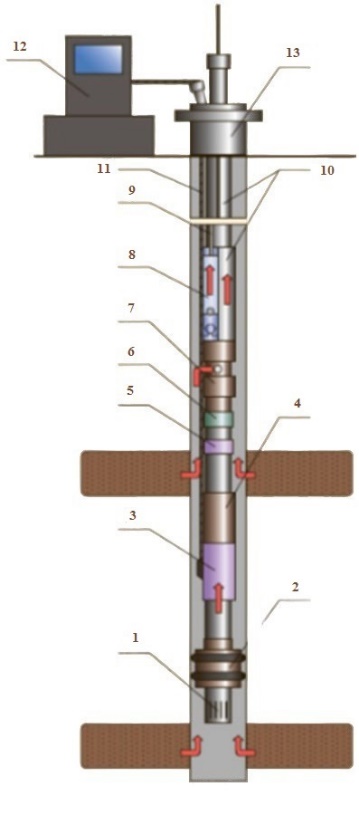

Рисунок 1. Схема компоновки ОРЭ ЭЦН-ШГН (ЭЦН над пакером)
