На титульном листе проставляется номер варианта.
При выполнении ДКР следует применять обозначения, приведенные в методических указаниях.
Домашняя контрольная работа оформляется на стандартных листах формата А4 (297*210) в ручном или печатном варианте (не допускается наклеивать рисунки или смешивать ручной и печатный варианты).
Текст в работе пишется на одной стороне листа с оставлением полей: слева – 30 мм, справа – 15 мм, сверху и внизу 20 мм.
Обязательно пояснение всех выполняемых действий, пояснение желательно начинать с глагола (например, рассчитываем, определяем, находим и т.д.)
Сокращения слов не допускаются.
ПРИМЕЧАНИЕ. ДКР должна быть составлена с учетом требований, предъявляемых к оформлению технической документации (титульный лист, содержание с нумерацией страниц, задание (перед решением задачи), список использованной литературы и т.д.).
1.3 Основные понятия, необходимые для выполнения ДКР
Вал — деталь машин, предназначенная для передачи крутящего момента вдоль своей осевой линии. В большинстве случаев валы поддерживают вращающиеся вместе с ними детали (зубчатые колеса, шкивы, звездочки и др.). Некоторые валы (например, гибкие, карданные, торсионные) не поддерживают вращающиеся детали. Валы машин, которые кроме деталей передач несут рабочие органы машины, называются коренными. Коренной вал станков с вращательным движением инструмента или изделия называется шпинделем. Вал, распределяющий механическую энергию по отдельным рабочим машинам, называется трансмиссионным. В отдельных случаях валы изготовляют как одно целое с цилиндрической или конической шестерней (вал—шестерня) или с червяком (вал — червяк).
По форме геометрической оси валы бывают прямые, коленчатые и гибкие (с изменяемой формой оси). Простейшие прямые валы имеют форму тел вращения.
Рисунок 1.
На рисунке 1 показаны гладкие и ступенчатые прямые валы. Ступенчатые валы, являются наиболее распространенными. Для уменьшения массы или для размещения внутри других деталей валы иногда делают с каналом по оси; в отличие от сплошных такие валы называют полыми.

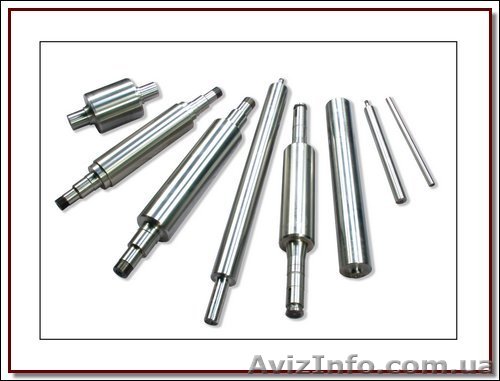

Рисунок 2.
Ось — деталь машин и механизмов, служащая для поддержания вращающихся частей, но не передающая полезный крутящий момент. Оси бывают вращающиеся и неподвижные. Вращающаяся ось устанавливается в подшипниках.
Примером вращающихся осей могут служить оси железнодорожного подвижного состава, примером не вращающихся – оси передних колес автомобиля. Из определений видно, что при работе валы всегда вращаются и испытывают деформации кручения или изгиба и кручения, а оси — только деформацию изгиба (возникающими в отдельных случаях деформациями растяжения и сжатия чаще всего пренебрегают).

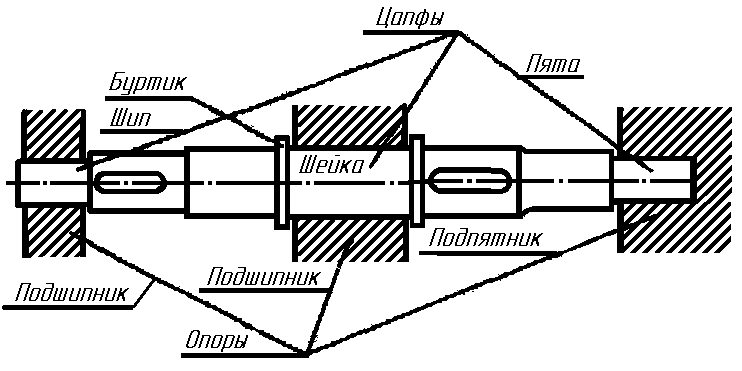

Рисунок 3. Конструктивные элементы валов и осей
Опорная часть вала или оси называется цапфой. Концевая цапфа называется шипом, а промежуточная — шейкой. Концевая цапфа, предназначенная нести преимущественную осевую нагрузку, называется пятой. Шипы и шейки вала опираются на подшипники, опорной частью для пяты является подпятник. По форме цапфы могут быть цилиндрическими, коническими, шаровыми и плоскими (пяты). Кольцевое утолщение вала, составляющее с ним одно целое, называется буртиком. Переходная поверхность от одного сечения к другому, служащая для упора насаживаемых на вал деталей, называется заплечиком. Для уменьшения концентрации напряжений и повышения прочности переходы в местах изменения диаметра вала или оси делают плавными. Криволинейную поверхность плавного перехода от меньшего сечения к большему называют галтелью. Галтели бывают постоянной и переменной кривизны. Галтель вала, углубленную за плоскую часть заплечика, называют поднутрением.
Форма вала по длине определяется распределением нагрузок, т. е. эпюрами изгибающих и крутящих моментов, условиями сборки, и технологией изготовления. Переходные участки валов между соседними ступенями разных диаметров нередко выполняют с полукруглой канавкой для выхода шлифовального круга. Посадочные концы валов, предназначенные для установки деталей, передающих вращающий момент в машинах, механизмах и приборах, стандартизованы. ГОСТ 12080—66* устанавливает номинальные размеры цилиндрических концов валов двух исполнений (длинные и короткие) диаметров от 0,8 до 630 мм, а также рекомендуемые размеры концов валов с резьбой. ГОСТ 12081—72* устанавливает основные размеры конических концов валов с конусностью 1:10 также двух исполнений (длинные и короткие) и двух типов (с наружной и внутренней резьбой) диаметров от 3 до 630 мм.
